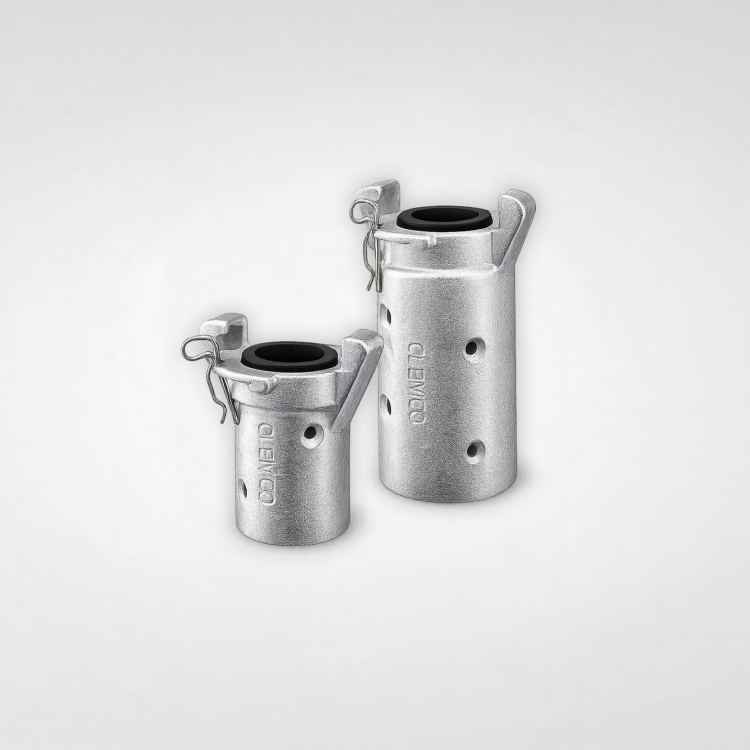

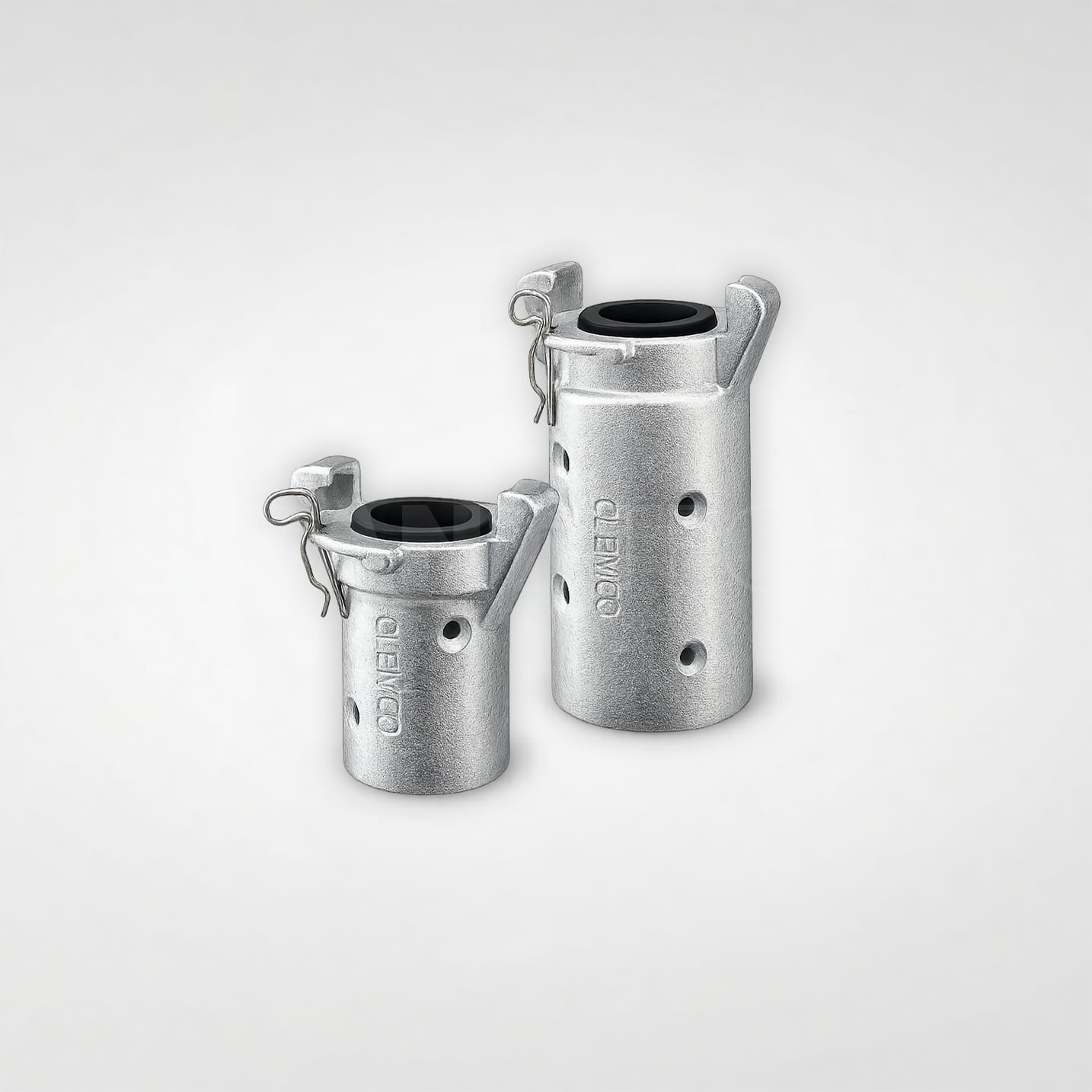

Złącza węży CQT Clemco (Żeliwne szybkozłączki kłowe)

Złącza CQT to klasyczne, niezwykle wytrzymałe rozwiązanie w dziedzinie armatury łączącej dla branży obróbki strumieniowo-ściernej. W odróżnieniu od lekkich złączy nylonowych (takich jak seria CQP), modele CQT zostały w całości odlane z masywnego żeliwa, które następnie poddano procesowi galwanizacji w celu ochrony przed korozją. Taka konstrukcja sprawia, że są one praktycznie niezniszczalne. Doskonale znoszą wleczenie po ostrych krawędziach stalowych konstrukcji, upadki z wysokości na betonową posadzkę oraz uderzenia ciężkim sprzętem na placu budowy.

Podobnie jak cała rodzina szybkozłączy Clemco, seria CQT opiera się na uniwersalnym, znormalizowanym rozstawie kłów (58 mm). Daje to operatorowi pełną swobodę konfiguracji sprzętu – pozwala na bezproblemowe łączenie węży o różnych średnicach (np. grubego węża zasilającego z lżejszym wężem biczowym tuż przy dyszy). Montaż złącza odbywa się na zewnętrznym płaszczu węża roboczego przy użyciu krótkich wkrętów. Dzięki temu światło przelotu (wewnętrzna tuba węża) pozostaje nienaruszone, co eliminuje dławienie kompresora i minimalizuje opory powietrza. Należy pamiętać, że zgodnie z wymogami BHP, po spięciu ze sobą złączy metalowych, należy bezwzględnie zabezpieczyć je przed samoczynnym rozpięciem (spowodowanym pulsacją ciśnienia) za pomocą dedykowanych zawleczek wsuwanych w specjalnie odlane otwory w kołnierzach.

Rodzaje (Rozmiar): Rozmiary złączy żeliwnych CQT dobierane są ściśle pod średnicę wewnętrzną i zewnętrzną (grubość ścianki) strumieniowego węża roboczego:

• CQT-1: do węża o śr. wew. 25 mm (wymiar zew. ok. 39 mm)

• CQT-2: do węża o śr. wew. 32 mm (wymiar zew. ok. 48 mm)

• CQT-3: do węża o śr. wew. 38 mm (wymiar zew. ok. 56 mm)

• CQT-4: do węża o śr. wew. 42 mm (wymiar zew. ok. 60 mm)

Cechy:

• Pancerna wytrzymałość: Odlew żeliwny gwarantuje ekstremalną odporność na mechaniczne ścieranie z zewnątrz.

• Montaż zewnętrzny: Brak rurki wprowadzanej do środka węża zapewnia 100% przepustowości dla mieszanki powietrzno-ściernej.

• Uniwersalność kłów: Standardowy rozstaw (58 mm) zapewnia pełną kompatybilność z innymi złączami na rynku, w tym z lżejszymi wersjami nylonowymi (CQP).

• Bezpieczeństwo BHP: Zintegrowane otwory w kołnierzach przeznaczone do montażu stalowych zawleczek zabezpieczających (lock pins).

• Uszczelnienie NBR: Wyposażone w wymienną, olejoodporną uszczelkę dociskową, zapobiegającą niebezpiecznym przedmuchom ścierniwa.

Zastosowanie:

• Trwałe łączenie głównych linii przesyłowych na placach budów, w przemyśle stoczniowym i mostowym, gdzie węże są stale narażone na uszkodzenia zewnętrzne.

• Wpinanie węży roboczych do zaworów dozujących przy ciężkich, stacjonarnych oczyszczarkach strumieniowych.

Specyfikacja techniczna:

• Producent: Clemco.

• Materiał konstrukcyjny: Żeliwo (galwanizowane/cynkowane).

• Rozstaw kłów złącznych: Standard 58 mm.

• Mocowanie do węża: Promieniowo za pomocą dołączonych krótkich wkrętów na okładzinie zewnętrznej.

• Wymagane zabezpieczenie: Zawleczki stalowe lub drutowanie (brak zatrzasków sprężynowych znanych z wersji CQP).
