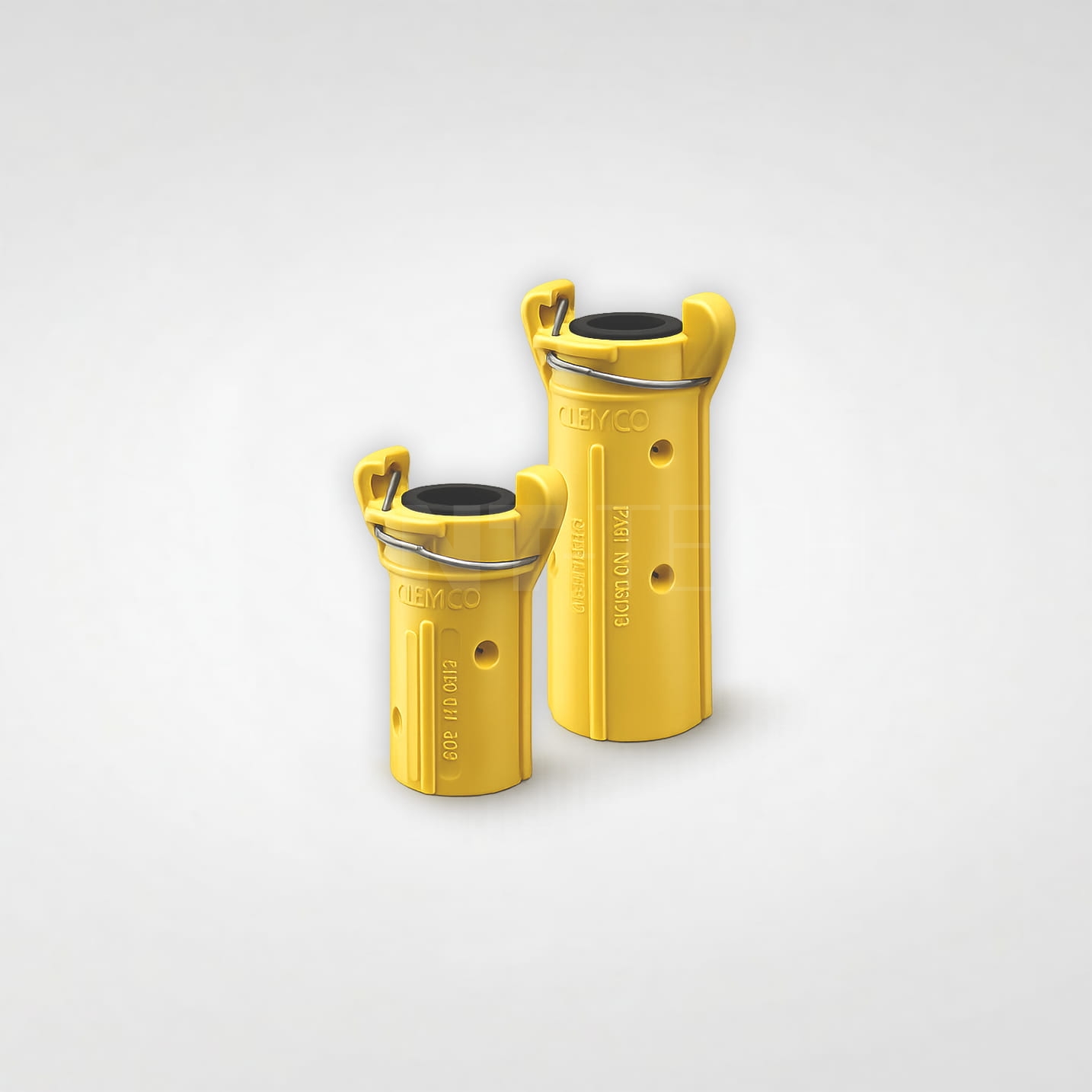

Złącza węży CQP Clemco (Nylonowe szybkozłączki kłowe)

Złącza CQP (Clemco Quick Nylon Couplings) to najwyższej klasy armatura łącząca, która zrewolucjonizowała ergonomię pracy na stanowisku piaskarskim. Ich głównym zadaniem jest hermetyczne spinanie odcinków węży roboczych w dłuższe linie zasilające oraz podłączanie ich bezpośrednio pod zawory dozujące maszyny. W przeciwieństwie do tradycyjnych złączy wykonanych z żeliwa (CQT / CQI), mosiądzu (CQB) czy aluminium (CQA), seria CQP w całości opiera się na zaawansowanym, technologicznym nylonie.

Wybór tego materiału niesie za sobą ogromne korzyści w brutalnych warunkach placu budowy. Po pierwsze, złącza nylonowe są radykalnie lżejsze, co wymiernie zmniejsza ogólny ciężar węża wleczonego przez operatora. Po drugie, nylon jest wysoce sprężysty – jeśli złącze z dużą siłą uderzy o betonową posadzkę, materiał pochłonie energię i powróci do swojego kształtu. Metalowe złącza w takiej sytuacji ulegają często wgnieceniu kłów, co trwale uniemożliwia ich późniejsze uszczelnienie.

System opiera się na uniwersalnym rozstawie kłów (58 mm). Oznacza to, że złącza o różnych rozmiarach dławików pasują do siebie idealnie – operator może łatwo przejść z grubego węża zasilającego (np. 32 mm) na lżejszy i bardziej elastyczny wąż końcowy (biczowy 25 mm) tuż przed samą dyszą. Dodatkowo, seria CQP została fabrycznie wyposażona we wbudowane stalowe sprężyny blokujące (lock-springs). Automatycznie zatrzaskują się one w otworach kołnierza, zabezpieczając złącze przed przypadkowym rozpięciem pod wpływem uderzeń i pulsacji ciśnienia, co eliminuje konieczność ręcznego drutowania czy stosowania niewygodnych zawleczek.

Rodzaje (Rozmiar): Rozmiary złączy nylonowych CQP dobierane są ściśle pod średnicę wewnętrzną i zewnętrzną (grubość ścianki) węża roboczego:

• CQP-1: do węża o śr. wew. 25 mm (wymiar zew. ok. 39 mm)

• CQP-2: do węża o śr. wew. 32 mm (wymiar zew. ok. 48 mm)

• CQP-3: do węża o śr. wew. 38 mm (wymiar zew. ok. 56 mm)

• CQP-4: do węża o śr. wew. 42 mm (wymiar zew. ok. 60 mm)

Cechy:

• Nylonowa sprężystość: Brak trwałych odkształceń i wgnieceń po upadku, co gwarantuje długą i bezproblemową żywotność.

• Redukcja wagi: Znaczne odciążenie linii przesyłowej, ułatwiające operatorowi manewrowanie w trudnym terenie.

• Zintegrowana blokada: Wbudowane sprężyny (lock-springs) pełniące rolę automatycznego zabezpieczenia BHP przed samoczynnym rozpięciem układu pod ciśnieniem.

• Montaż zewnętrzny: Złącze zakłada się na zewnętrzny płaszcz węża, dzięki czemu światło przelotu pozostaje nieskrępowane i nie dławi kompresora.

• Uniwersalność kłów: Ustandaryzowany rozstaw (58 mm) umożliwiający płynną redukcję średnicy używanych węży.

Zastosowanie:

• Hermetyczne i bezpieczne łączenie odcinków głównych linii przesyłowych (węży roboczych) ze sobą.

• Wpinanie węży roboczych bezpośrednio do przyłączy maszynowych pod zaworem dozującym oczyszczarki.

• Profesjonalne piaskowanie na rusztowaniach i w przemyśle stoczniowym, gdzie niska waga osprzętu jest priorytetem.

Specyfikacja techniczna:

• Producent: Clemco.

• Materiał konstrukcyjny: Nylon wzmocniony włóknem szklanym.

• Rozstaw kłów złącznych: Standard 58 mm.

• Uszczelnienie wewnętrzne: Wymienna uszczelka gumowa (NBR) profilowana dociskowo.

• Mocowanie do węża: Promieniowo za pomocą krótkich wkrętów dołączonych do zestawu (nieprzebijających wewnętrznej tuby).

• Ciśnienie robocze maksymalne: do 12 bar.
