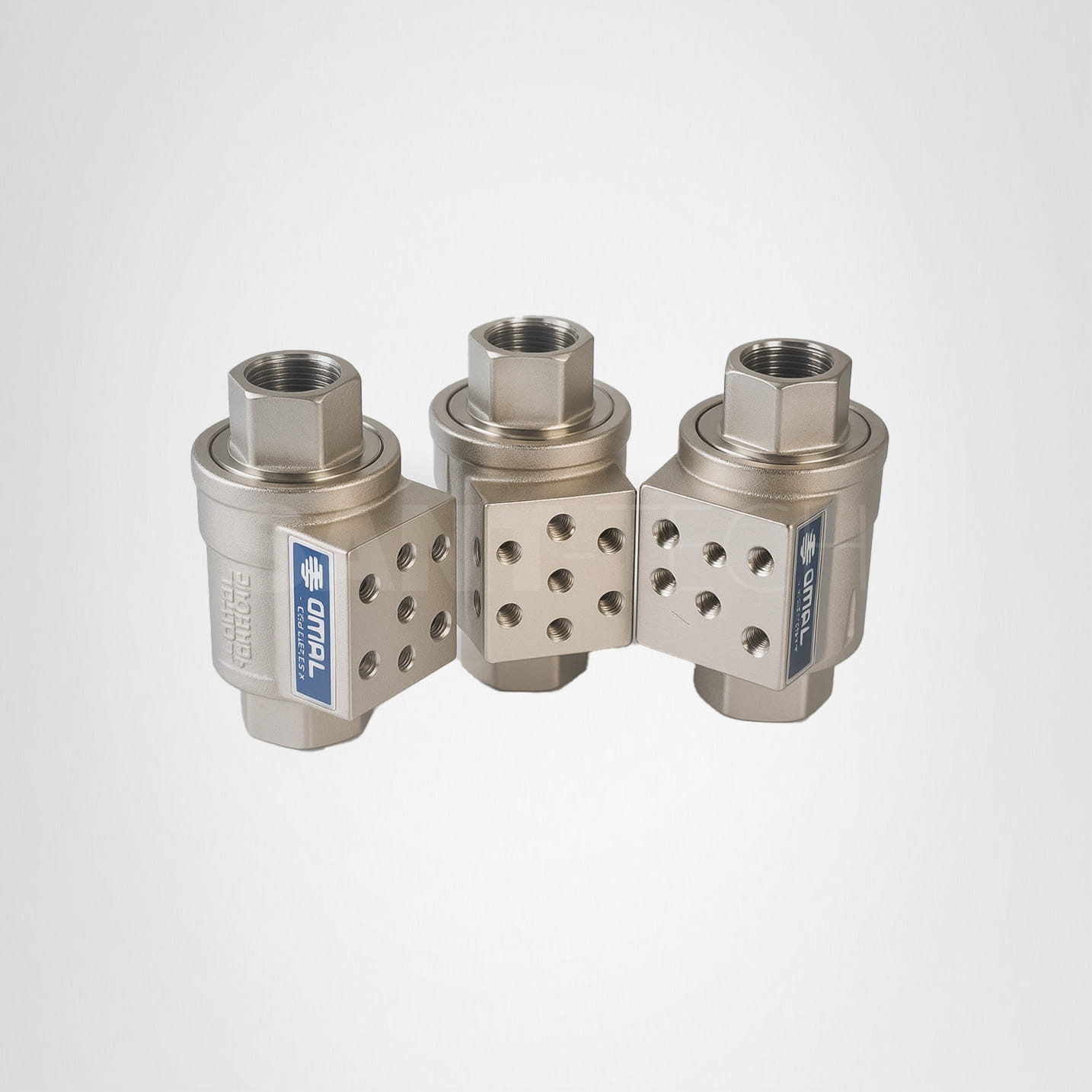

Zawór współosiowy OMAL VIP

Zawory współosiowe z serii OMAL VIP to innowacyjne rozwiązanie automatyki, które łączy w sobie zawór odcinający oraz siłownik pneumatyczny w jednej, niezwykle zwartej obudowie. W odróżnieniu od tradycyjnych zaworów kulowych czy skośnych, w zaworze osiowym VIP ruch elementu roboczego odbywa się liniowo i jest całkowicie równoległy do kierunku przepływu medium. Taka inżynieria pozwala na drastyczne zmniejszenie gabarytów (zawór jest mniejszy i lżejszy), a także obniża zużycie powietrza niezbędnego do sterowania.

Pełny przelot wewnętrzny sprawia, że zawór nie dławi przepływu i zapobiega niepożądanym spadkom ciśnienia głównego. Model ten charakteryzuje się ekstremalnie szybkim czasem reakcji oraz wybitną żywotnością, oferując ogromną liczbę cykli bez oznak zużycia mechanicznego. Dzięki różnym wariantom materiałowym uszczelnień (NBR, FKM, EPDM), urządzenia te mogą pracować w bardzo szerokim zakresie temperatur – od -20°C do nawet +150°C. Zawory VIP to najwyższa półka sprzętowa do szybkiego sterowania układami pneumatycznymi, dozowania cieczy czy pracy na potężnym podciśnieniu.

Rodzaje:

• Dwustronnego działania (Double acting): Zarówno otwieranie, jak i zamykanie zaworu wymuszane jest ciśnieniem powietrza sterującego.

• Jednostronnego działania ze sprężyną powrotną (Spring return): Dostępne w bezpiecznych wersjach Normalnie Zamkniętej (NC) lub Normalnie Otwartej (NO).

Cechy:

• Kompaktowość: Zintegrowany napęd znacznie ogranicza wagę oraz zapotrzebowanie na miejsce w stosunku do standardowych zaworów procesowych z dużymi siłownikami.

• Wydłużona żywotność: Budowa osiowa zmniejsza wewnętrzne tarcie elementów układu, gwarantując dłuższą pracę (odporność na zużycie robocze).

• Szybkość: Niezwykle krótki czas otwarcia i zamknięcia ułamka sekundy.

• Przepustowość: Zoptymalizowany przepływ wewnętrzny minimalizujący opory i straty linii ciśnieniowej.

• Bezpieczeństwo: Przystosowany do użytku w strefach zagrożonych wybuchem (posiada certyfikację ATEX).

Zastosowanie:

• Błyskawiczne sterowanie sprężonym powietrzem, gazami oraz płynami w liniach produkcyjnych.

• Obsługa instalacji próżniowych – gwarancja szczelności do 740 mm Hg.

• Maszyny komunalne, myjnie, systemy dystrybucji klejów i kosmetyków wymagające szybkich i powtarzalnych cykli dozowania.

• Automatyka przemysłowa w rygorystycznych warunkach środowiskowych.

Specyfikacja techniczna:

• Producent: OMAL.

• Przyłącza robocze: Standardowe gwinty wewnętrzne od 3/8" do 2".

• Uszczelnienia (O-ringi): NBR, FKM (Viton) lub EPDM – dobierane ściśle pod przesyłane medium i temperaturę.

• Temperatura pracy zaworu: od -20°C do +80°C (dla uszczelnień NBR) oraz od -20°C do +150°C (dla FKM i EPDM).

• Temperatura napędu (Actuator): od -20°C do +80°C (przy pracy poniżej zera wymagane jest suche powietrze sterujące).

Ciśnienie robocze:

• Maksymalne ciśnienie linii: Zawór wytrzymuje ciśnienie przesyłanego medium do 10 bar.

• Ciśnienie sterujące (zasilające zamykanie/otwieranie): Od 3 do 8 bar dla modeli dwustronnego działania (Double acting) oraz od 4,2 do 8 bar dla modeli sprężynowych (Spring return).
