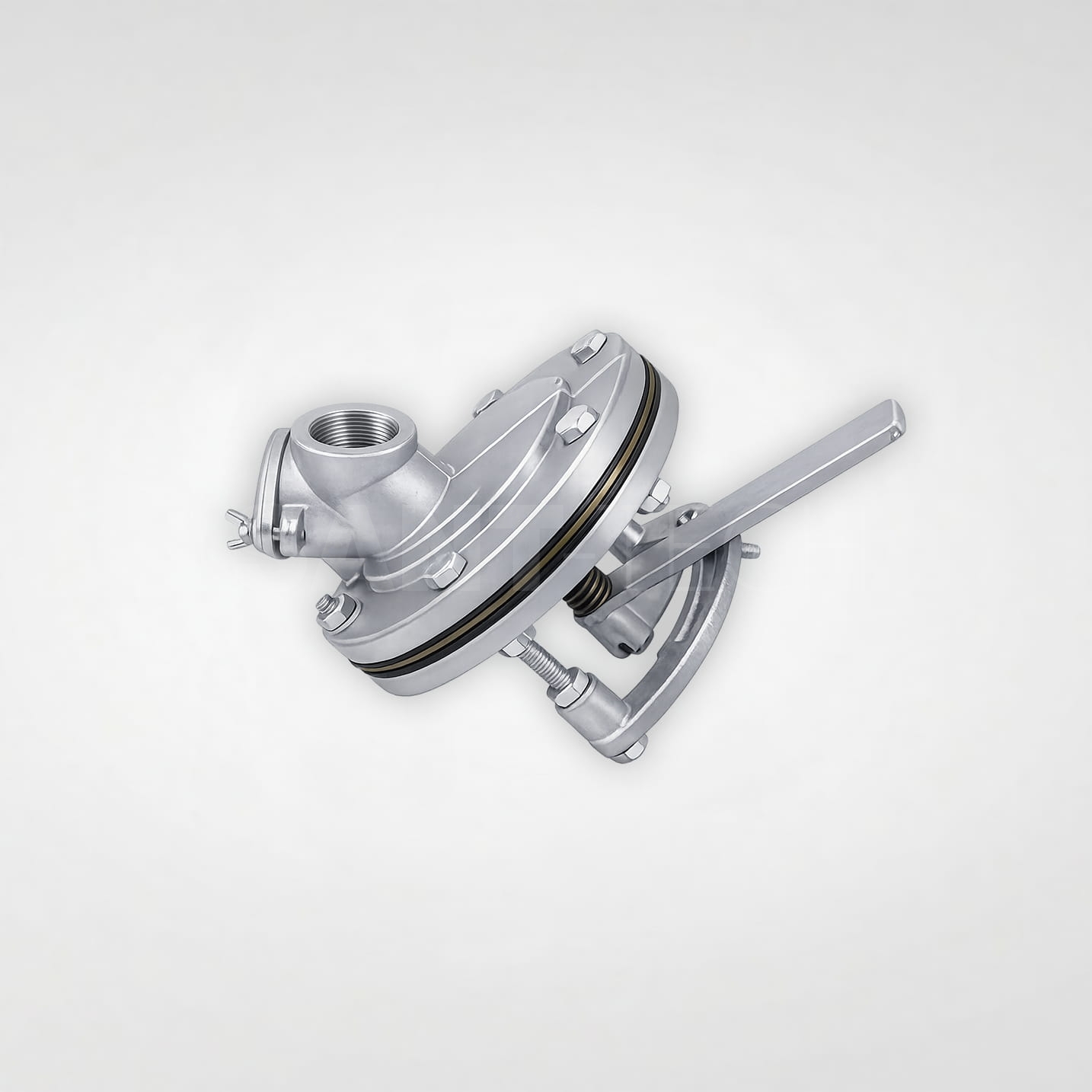

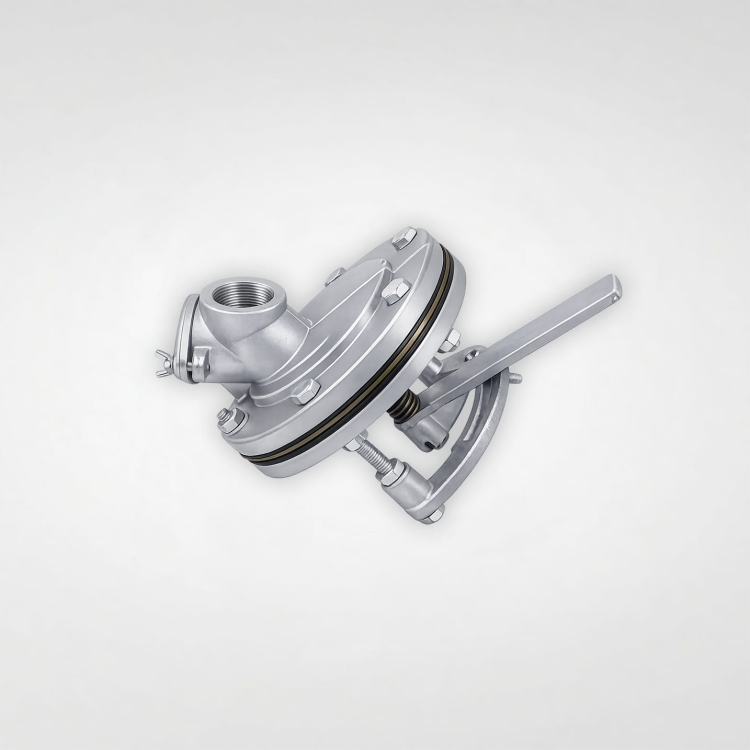

Zawór talerzowy FSV Clemco

Zawór talerzowy FSV (Flat Sand Valve) to absolutny standard i jedna z najbardziej sprawdzonych konstrukcji w całej historii branży antykorozyjnej. Jego działanie opiera się na genialnie prostym mechanizmie: wewnątrz masywnego, żeliwnego korpusu znajdują się dwa nachodzące na siebie stalowe talerze (tarcze) z wyciętymi szczelinami. Operator, obracając zewnętrzną rączką, zmienia stopień pokrywania się tych szczelin. Pozwala to na bardzo płynne i precyzyjne ustawienie optymalnej dawki ścierniwa, które grawitacyjnie osypuje się do przelatującego pod nim strumienia sprężonego powietrza.

Konstrukcja zaworu wymusza opadanie materiału pod kątem 45 stopni, co sprawia, że jest on wprost stworzony do pracy z sypkimi ścierniwami jednorazowymi (piasek kwarcowy, polgrit, garnet). Ogromną zaletą modelu FSV jest zintegrowany korek rewizyjny (wyczystka) u dołu korpusu. W przypadku zassania wilgotnego piasku lub kamienia, wystarczy odkręcić korek i błyskawicznie udrożnić zator, bez konieczności demontażu całego układu spod piaskarki. Mimo upływu lat, zawór ten pozostaje pierwszym wyborem wielu wykonawców ceniących prostotę serwisu na placu budowy.

Rodzaje:

• Zawór dozujący ścierniwo ze szczelinowym mechanizmem talerzowym.

• Występuje w oryginalnej wersji Clemco oraz jako wysokiej jakości zamienniki kompatybilne z większością zbiorników na rynku.

Cechy:

• Prostota i niezawodność: Brak skomplikowanych elementów pneumatycznych; czysta mechanika odporna na trudne warunki.

• Szybki serwis: Zintegrowany otwór rewizyjny (wyczystka) pozwalający na natychmiastowe usunięcie zatoru.

• Ekonomia eksploatacji: Bardzo tanie i łatwo dostępne części zamienne (np. zestawy naprawcze zawierające robocze tarcze stalowe i uszczelki).

• Płynna regulacja: Dźwignia z wygodnym uchwytem pozwala na szybką korektę dawki ścierniwa w trakcie pracy.

• Trwałość: Masywny korpus odlewany z żeliwa, świetnie znoszący uszkodzenia mechaniczne.

Zastosowanie:

• Dolny układ zsypowy w standardowych, mobilnych piaskarkach ciśnieniowych (np. 100L i 200L).

• Idealny do obróbki przy użyciu piasku suszonego, szlaki pomiedziowej, mikrokulek szklanych oraz łupin orzecha.

• Uwaga eksploatacyjna: Zawór ten nie jest polecany do pracy z bardzo ciężkim śrutem staliwnym, który może przyspieszać przedwczesne wycieranie się stalowych talerzy roboczych (do śrutu zaleca się zawory typu Thompson lub Micro).

Specyfikacja techniczna:

• Typ zaworu: Dozujący, mechaniczny (talerzowy).

• Materiał korpusu: Żeliwo.

• Rozmiar gwintu (przyłącze górne do zbiornika): 1 ¼" (często określane jako 5/4 cala).

• Przyłącze dolne: Wyjście pod kątem 45° łączące się z rurą lub trójnikiem miksującym.

• Element roboczy: Dwa obrotowe dyski (talerze) z utwardzanej stali.

Zapotrzebowanie na powietrze: Podobnie jak inne manualne zawory zsypowe, FSV nie zużywa sprężonego powietrza do własnego działania. Właściwe "skręcenie" zaworu (minimalne otwarcie szczeliny) pozwala jednak optymalnie nasycić powietrze ścierniwem, zapobiegając dławieniu kompresora i marnowaniu materiału.
