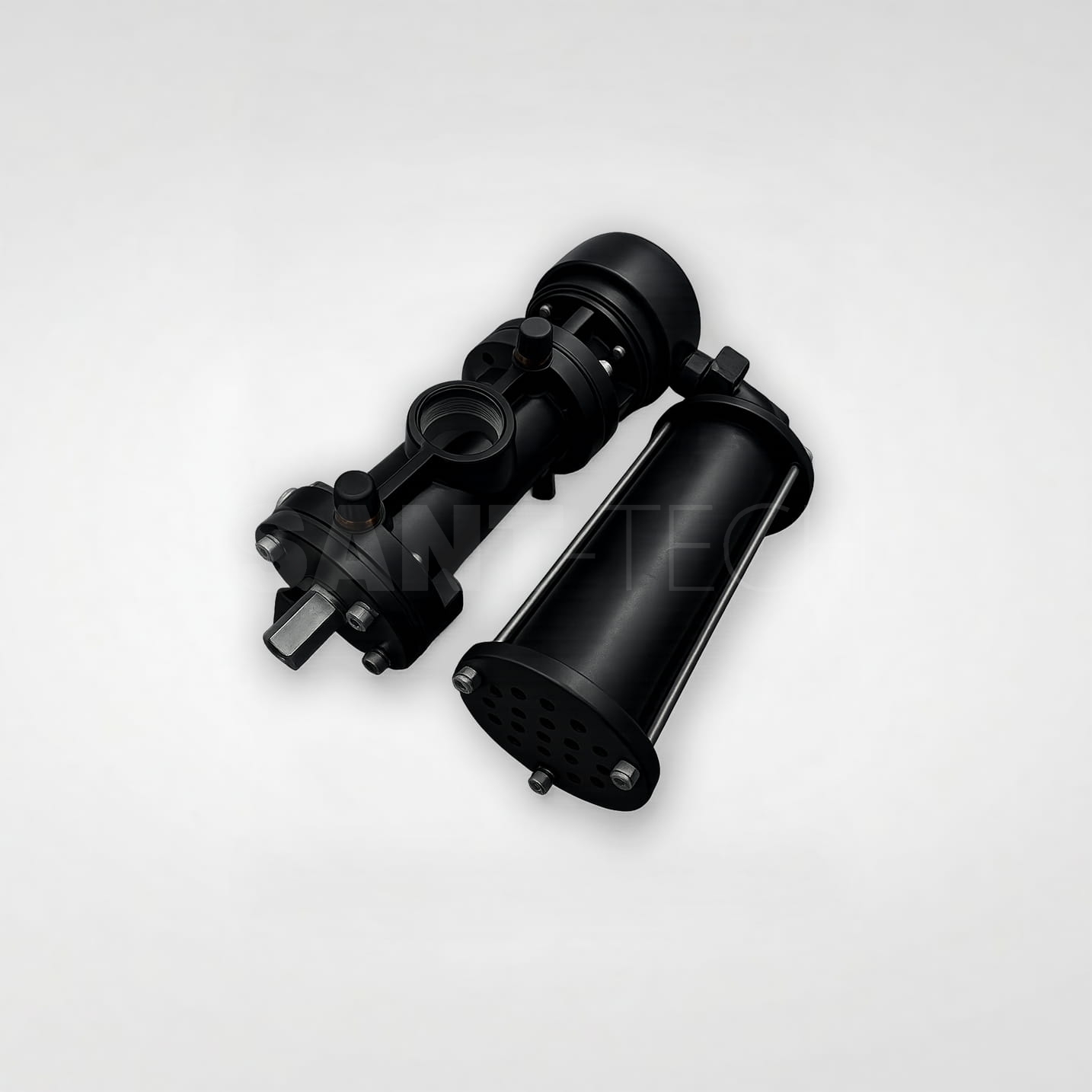

Zawór sterujący pneumatyczny RCV-125 z tłumikiem

Zawór sterujący RCV-125 (Remote Control Valve) to jeden z absolutnie najważniejszych elementów układu pneumatycznego w profesjonalnych oczyszczarkach strumieniowych. Jego działanie opiera się na bezpośredniej współpracy z dźwignią sterującą (tzw. "deadmanem") trzymaną przez operatora na końcu węża roboczego. Wciśnięcie dźwigni powoduje przesłanie sygnału pneumatycznego do zaworu RCV, który natychmiast otwiera główny dopływ sprężonego powietrza do zbiornika piaskarki, rozpoczynając wyrzut ścierniwa. Puszczenie dźwigni skutkuje błyskawicznym odcięciem zasilania i rozprężeniem układu, co natychmiast przerywa pracę maszyny.

Oznaczenie "125" wskazuje na rozmiar głównych przyłączy gwintowanych, które wynoszą 1 1/4 cala. Taki przekrój zapewnia ogromną przepustowość i gwarantuje minimalne straty ciśnienia pomiędzy kompresorem a maszyną, co jest kluczowe dla zachowania maksymalnej energii kinetycznej strumienia na dyszy. Model ten jest najczęstszym wyborem producentów i serwisantów przy budowie i modernizacji piaskarek o pojemnościach 100 i 200 litrów, używanych w ciężkich warunkach przemysłowych i stoczniowych.

Rodzaje:

• Główny zawór sterowania na odległość (wlotowy).

• Występuje często w duecie roboczym w połączeniu z tłumikiem hałasu i osobnym zaworem wylotowym/rozprężnym lub jako system zintegrowany.

Cechy:

• Bezpieczeństwo BHP: Gwarantuje natychmiastowe zatrzymanie wyrzutu ścierniwa w przypadku zasłabnięcia operatora lub wypuszczenia węża z rąk (system "czuwakowy").

• Wysoka przepustowość: Przyłącza 1 1/4" zapobiegają dławieniu przepływu powietrza z wydajnych sprężarek śrubowych.

• Prosty serwis: Konstrukcja pozwalająca na szybką wymianę elementów ulegających zużyciu (membran, uszczelek, sprężyn) bezpośrednio na placu budowy za pomocą dedykowanych zestawów naprawczych.

• Trwałość: Masywny korpus (aluminiowy lub żeliwny) odporny na uszkodzenia mechaniczne i korozję.

Zastosowanie:

• Główny zawór zasilający w mobilnych piaskarkach ciśnieniowych (najczęściej o pojemnościach 100L i 200L).

• Modernizacja starszych, niebezpiecznych piaskarek manualnych do obowiązujących norm bezpieczeństwa wymagających sterowania na odległość.

• Prace antykorozyjne z użyciem długich odcinków węży roboczych (nawet do 40-50 metrów od maszyny).

Specyfikacja techniczna:

• Typ zaworu: Pneumatyczny, normalnie zamknięty (NC).

• Przyłącza główne zasilające: Gwint wewnętrzny 1 1/4" BSP (dopływ od kompresora i wylot do zbiornika).

• Przyłącza sterujące: Niewielkie porty (zazwyczaj 1/4") do podłączenia wężyków sterujących Twinline.

• Zasada działania: Otwarcie zaworu następuje po podaniu ciśnienia sterującego z dźwigni operatora.

Ciśnienie robocze: Zalecane maksymalne ciśnienie pracy układu zasilającego wynosi 10-12 bar. Do poprawnego i szybkiego przełączenia membrany/tłoka wewnątrz zaworu, ciśnienie sterujące przesyłane z dźwigni musi wynosić minimum 3-4 bar.
