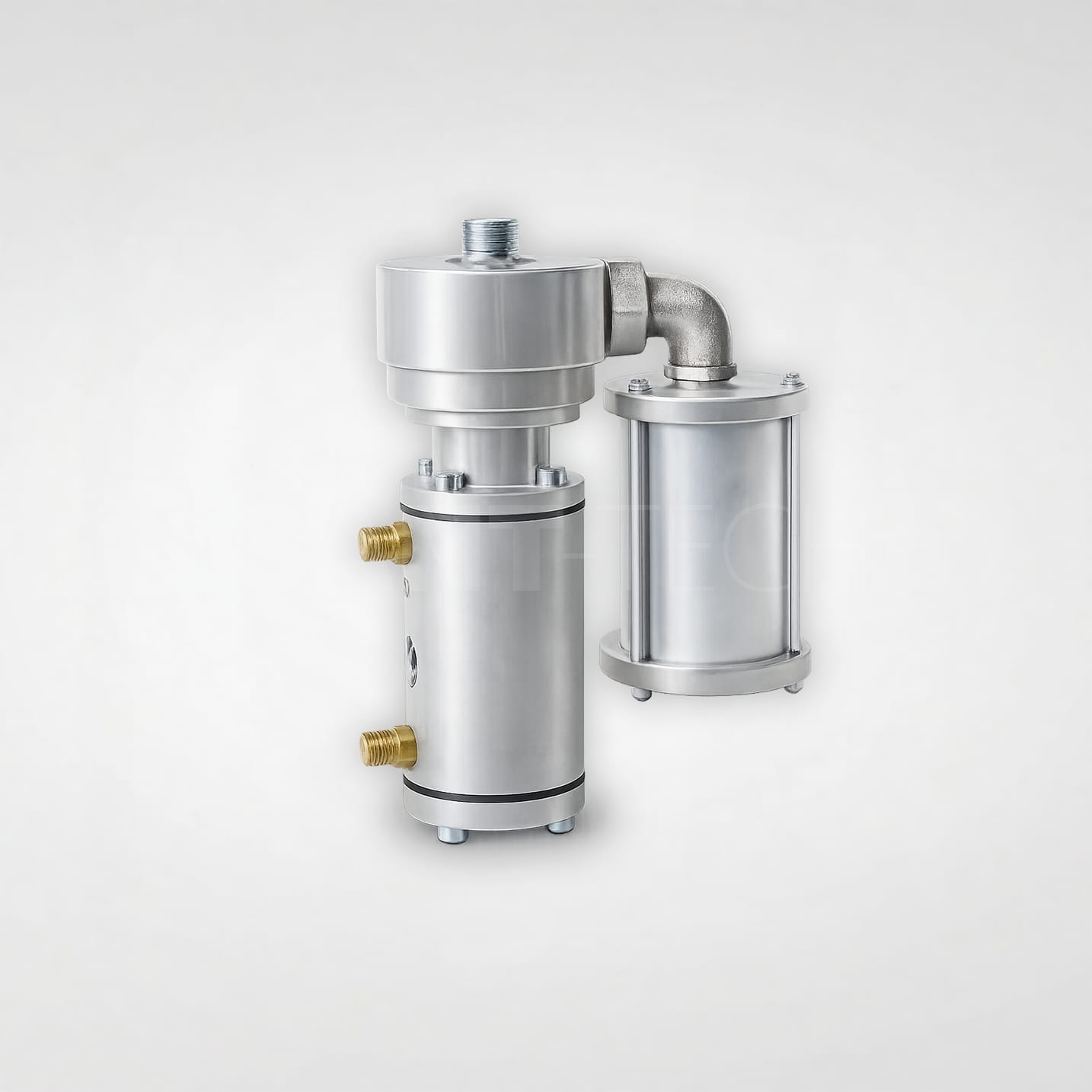

Zawór sterujący RCV

Zawór RCV to absolutnie kluczowy element nowoczesnych systemów obróbki strumieniowo-ściernej, bez którego praca z maszyną byłaby nie tylko nieefektywna, ale przede wszystkim skrajnie niebezpieczna. Działa on na zasadzie głównego rozdzielacza pneumatycznego. W momencie zaciśnięcia dźwigni sterującej (czuwaka np. typu CLX) przez operatora, zawór RCV otwiera dopływ sprężonego powietrza z kompresora do zbiornika i jednocześnie zamyka obwód dekompresyjny. Powoduje to natychmiastowe dociśnięcie grzybka uszczelniającego, wytworzenie ciśnienia roboczego i wyrzut ścierniwa z dyszy.

Gdy operator puści dźwignię (świadomie lub wskutek potknięcia), proces ulega błyskawicznemu odwróceniu. Zawór RCV odcina zasilanie powietrzem i otwiera kanał wylotowy, co powoduje gwałtowne odpowietrzenie (dekompresję) piaskarki i natychmiastowe zatrzymanie wyrzutu z dyszy. Konstrukcja zaworu RCV (często spotykana w sprzęcie marek takich jak Contracor czy jako standard w maszynach uniwersalnych) została zoptymalizowana pod kątem maksymalnej przepustowości, aby zminimalizować dławienie kompresora i straty ciśnienia roboczego. Aby chronić słuch pracowników na placu budowy, port dekompresyjny zaworu RCV jest standardowo wyposażany w masywny tłumik, który znacząco redukuje uciążliwy huk w momencie uchodzenia potężnych ilości powietrza z maszyny.

Rodzaje:

• Główny zawór układu zdalnego sterowania (Remote Control Valve).

• Najczęściej występuje w wariantach z korpusem jednoelementowym, dopasowanych wielkością przelotu do wielkości rur maszyny (np. 1 1/4" lub 1 1/2").

Cechy:

• BHP (Fail-Safe): Błyskawiczna dekompresja zbiornika w sytuacji awaryjnej (zwolnienie dźwigni), całkowicie odcinająca energię na dyszy.

• Wysoka przepustowość: Minimalizuje wewnętrzne opory powietrza, dostarczając pełną moc prosto do strumienia roboczego.

• Kultura pracy: Ścisła współpraca ze zintegrowanym tłumikiem hałasu odprowadzanego powietrza.

• Ergonomia serwisu: Przemyślana konstrukcja korpusu pozwala na szybką wymianę elementów eksploatacyjnych (uszczelek, membran, tłoczków) bezpośrednio na maszynie, bez konieczności całkowitego demontażu armatury.

Zastosowanie:

• Jako centralny moduł pneumatyczny w popularnych, mobilnych piaskarkach ciśnieniowych (np. o pojemnościach 50L, 100L, 200L).

• Idealny zamiennik lub element modernizacji dla starszych maszyn, w których układ sterowania wymaga dostosowania do najnowszych rygorów bezpieczeństwa na placu budowy.

• Wymagające prace antykorozyjne, w których liczy się krótki czas reakcji pomiędzy poleceniem a startem strumienia.

Specyfikacja techniczna:

• Typ mechanizmu: Pneumatyczny zawór sterująco-odcinający.

• Przyłącza przelotowe (wejście/wyjście): Najczęściej gwinty wewnętrzne 1 1/4" (5/4 cala) lub 1 1/2".

• Przyłącze dekompresji: Standardowo 1" (port dedykowany do wkręcenia tłumika hałasu).

• Sterowanie: Port pod wąż Twinline połączony z dźwignią (deadman handle).

• Temperatura pracy: zazwyczaj od -10°C do +50°C.

Ciśnienie robocze: Zawór RCV potrzebuje do prawidłowego wysterowania (pokonania oporu wewnętrznych sprężyn) pełnego sygnału pneumatycznego z dźwigni, dlatego optymalnie operuje w szerokim przedziale ciśnień sieci zasilającej od 4 do 12 bar.
