Zawór nożny pneumatyczny (z osłoną BHP)

Pneumatyczny zawór nożny (często nazywany pedałem sterującym) to nieodzowny element wyposażenia profesjonalnych piaskarek kabinowych, zarówno tych inżektorowych, jak i ciśnieniowych. Zastępuje on niewygodne włączniki ręczne lub spusty montowane bezpośrednio na pistoletach. Przeniesienie kontroli nad startem i stopem maszyny na stopę operatora to ogromny krok w stronę ergonomii – użytkownik ma wreszcie obie ręce wolne. Pozwala to na jednoczesne, stabilne trzymanie obrabianego detalu oraz precyzyjne manewrowanie pistoletem strumieniowym wewnątrz kabiny.

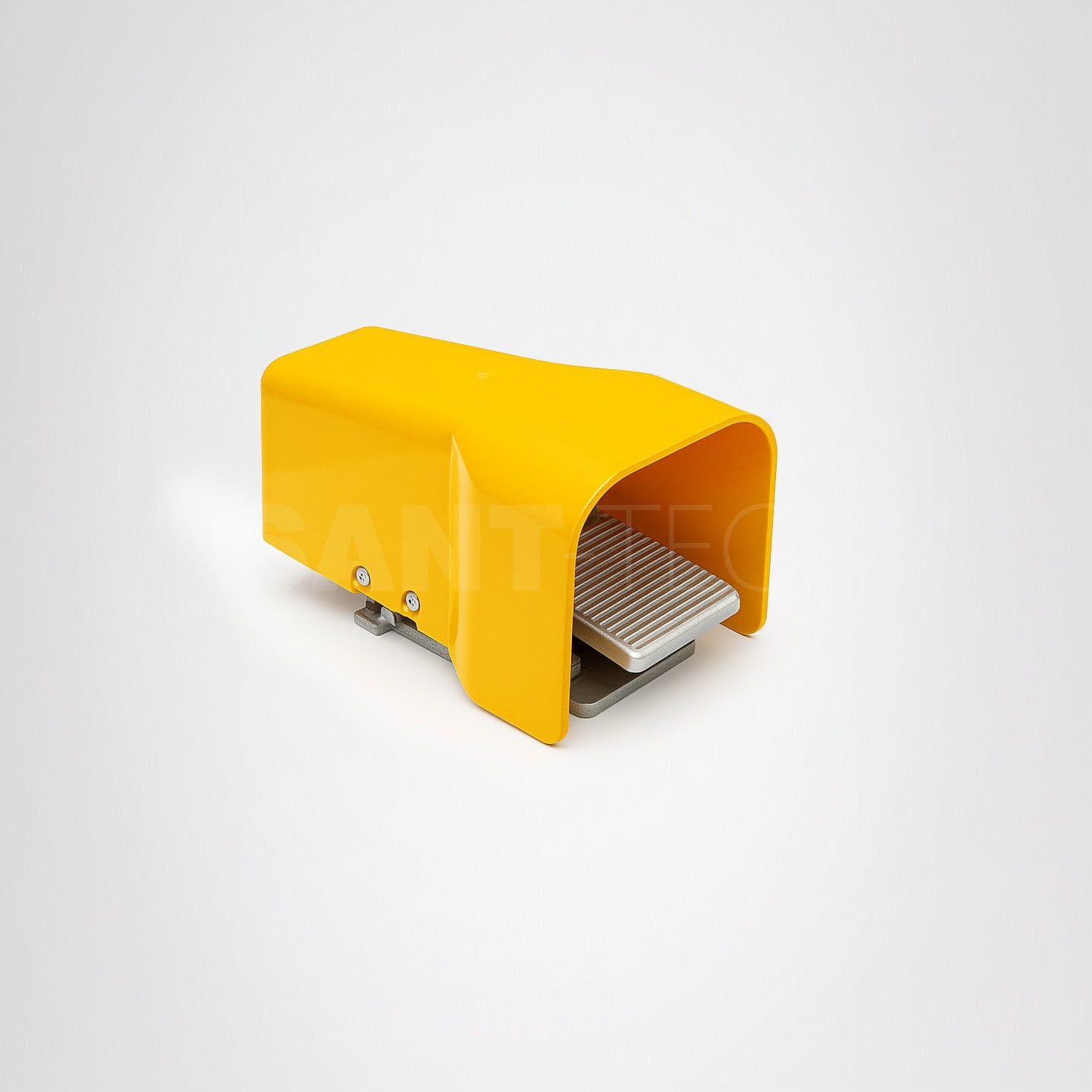

Prezentowany model charakteryzuje się masywną, przemysłową konstrukcją, stworzoną z myślą o trudnych warunkach warsztatowych. Jego znakiem rozpoznawczym jest wyrazista, żółta osłona górna. Pełni ona kluczową funkcję BHP – zapobiega przypadkowemu wciśnięciu pedału w wyniku potknięcia, czy też upuszczenia na niego ciężkiego narzędzia. Sam pedał roboczy posiada ryflowaną, antypoślizgową powierzchnię z odlewu, co gwarantuje pewne i przewidywalne załączanie maszyny nawet w ciężkim obuwiu roboczym. Wewnątrz kryje się wysoce niezawodny, sprężynowy zawór pneumatyczny o błyskawicznym czasie reakcji.

Rodzaje:

• Pneumatyczny pedał sterujący z zabezpieczeniem nadbudowym.

• Funkcja zaworu: zazwyczaj 3/2 (normalnie zamknięty - NC), otwierający przepływ powietrza sterującego po wciśnięciu.

Cechy:

• Ergonomia pracy: Całkowicie uwalnia dłonie operatora, redukując zmęczenie ramion i nadgarstków.

• Bezpieczeństwo (Osłona BHP): Gruba, stalowa/aluminiowa zabudowa w ostrzegawczym, żółtym kolorze chroni przed przypadkowym uruchomieniem wyrzutu ścierniwa.

• Stabilność: Masywna, ciężka podstawa zapobiega przesuwaniu się zaworu po posadzce podczas pracy.

• Pewny chwyt stopy: Ryflowany pedał aluminiowy minimalizujący ryzyko ześlizgnięcia się stopy.

• Odporność: Mechanizm uszczelniony przed szkodliwym działaniem pyłu i kurzu, typowym dla otoczenia piaskarni.

Zastosowanie:

• Główny element sterujący (Start/Stop) w warsztatowych i przemysłowych piaskarkach kabinowych.

• Układy zautomatyzowane i półautomatyczne, w których ręce operatora muszą być cały czas w rękawicach roboczych kabiny.

• Oczyszczarki strumieniowe, myjnie warsztatowe i inne maszyny pneumatyczne wymagające bezpiecznego załączania nożnego.

Specyfikacja techniczna:

• Typ sterowania: Pneumatyczne.

• Konstrukcja zewnętrzna: Metalowa podstawa, pedał (odlew) oraz nadbudowa ochronna.

• Kolor osłony: Ostrzegawczy żółty (lakier proszkowy).

• Przyłącza pneumatyczne: Zazwyczaj umiejscowione z tyłu lub z boku podstawy, wyposażone w standardowe gwinty wewnętrzne (np. 1/4" lub 1/8") gotowe na wkręcenie szybkozłączek.

• Zasada działania: Przepływ powietrza sterującego (do głównego zaworu maszyny) następuje tylko podczas fizycznego dociskania pedału.

Ciśnienie robocze: Zawór ten operuje na powietrzu sterującym, pobieranym bezpośrednio z linii zasilającej maszynę. Optymalnie współpracuje z ciśnieniem z zakresu od 3 do 8 bar, bez problemu znosząc skoki ciśnienia z kompresora.
