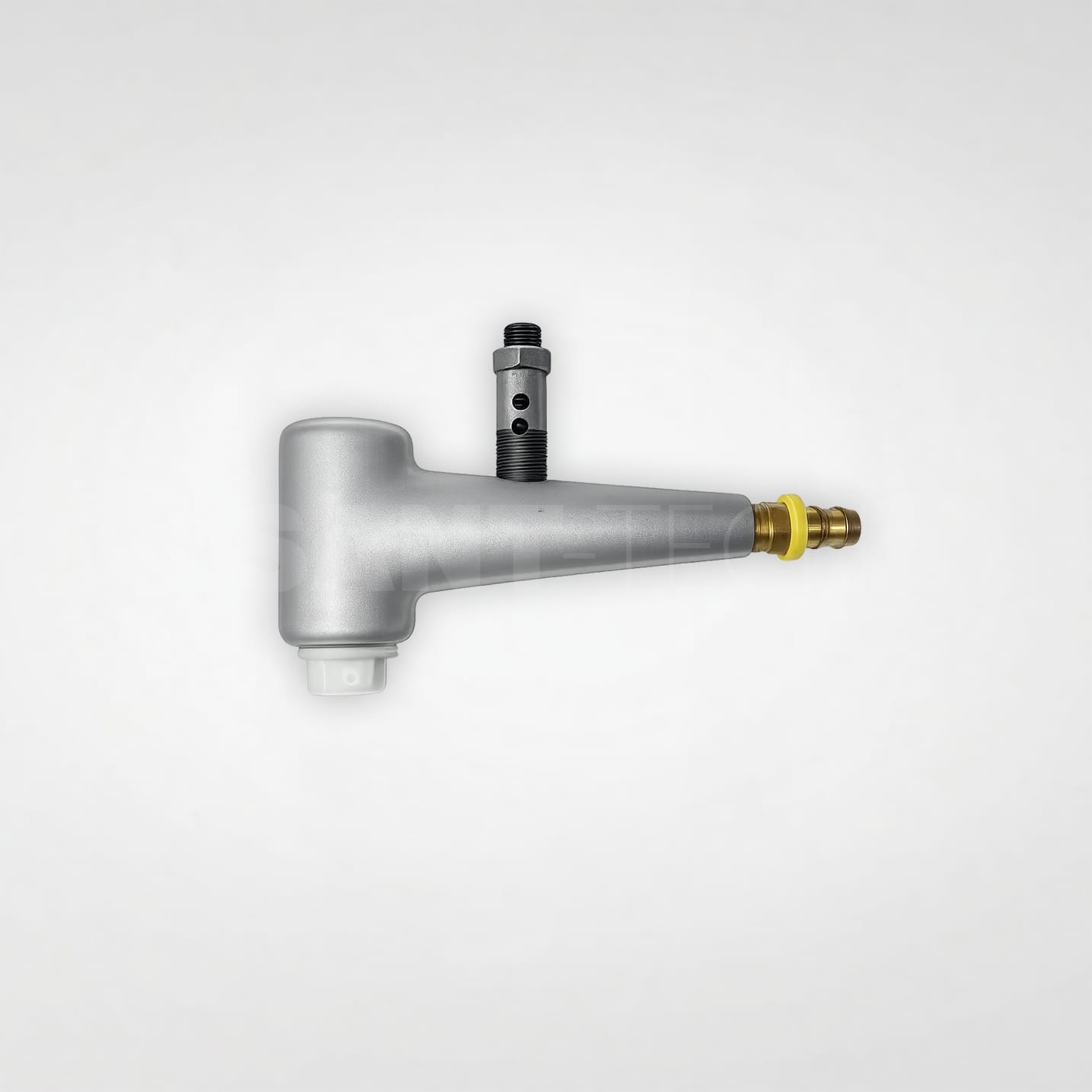

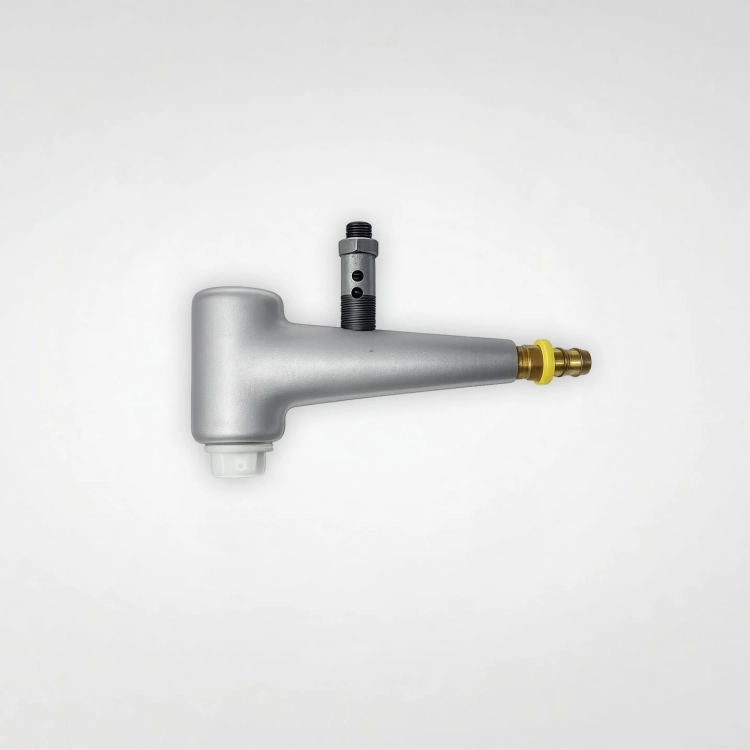

Zawór dozujący inżektorowy z trzpieniem blokującym Clemco BNP

Zespół dozujący (często nazywany inżektorem dozującym ścierniwo) to kluczowy element dolnego układu zsypowego w kabinowych piaskarkach ssących. Montowany jest bezpośrednio pod lejem stożkowym kabiny. Jego głównym zadaniem jest optymalne wprowadzanie spadającego grawitacyjnie materiału ściernego do węża, w którym pistolet wytwarza podciśnienie.

Wyróżnikiem tego konkretnego modelu jest wbudowany trzpień blokujący (iglica regulacyjna). Pozwala on operatorowi na mikrometryczną zmianę przekroju otworu zsypowego, co gwarantuje uzyskanie idealnie zbalansowanej mieszanki powietrzno-ściernej, niezależnie od granulacji i ciężaru nasypowego używanego medium (np. ciężkiego śrutu lub lekkich mikrokulek szklanych). Dodatkowo, trzpień spełnia funkcję zaworu odcinającego – po wkręceniu do oporu całkowicie blokuje dopływ ścierniwa. Jest to funkcja niezwykle przydatna podczas oczyszczania węża, przedmuchiwania odpylonych detali samym powietrzem lub podczas przerw konserwacyjnych.

Rodzaje:

• Zawór podciśnieniowy (ssący) dolnego zsypu.

• Modele z iglicą regulacyjną (trzpieniem) oraz punktem rewizyjnym do łatwego odtykania.

Cechy:

• Regulacja: Płynna, pokrętna regulacja ilości podawanego ścierniwa (zapobiega "dławieniu" się pistoletu).

• Funkcja blokady: Możliwość całkowitego odcięcia strumienia ścierniwa trzpieniem bez konieczności opróżniania kabiny.

• Serwisowanie: Wyposażony w korek rewizyjny, ułatwiający szybkie usunięcie zatorów (np. większych zanieczyszczeń, resztek farby).

• Konstrukcja: Masywny korpus odporny na wewnętrzne wycieranie przez przepływające medium.

• Uniwersalność: Kompatybilność z większością standardowych węży ssących i piaskarek kabinowych.

Zastosowanie:

• Urządzenie robocze montowane na dnie lejów w warsztatowych i przemysłowych piaskarkach kabinowych (inżektorowych).

• Niezbędny przy częstych zmianach rodzaju ścierniwa (wymaga korekty dawkowania).

• Doskonały do pracy z mikrokulkami szklanymi, elektrokorundem, szlaką pomiedziową, granatem (garnetem) oraz łupinami orzecha.

Specyfikacja techniczna:

• Typ układu: Podciśnieniowy (inżektor).

• Element regulacyjny: Trzpień gwintowany / iglica z pokrętłem.

• Materiał korpusu: Wytrzymały stop metali (zazwyczaj mosiądz, stal, żeliwo lub utwardzane aluminium).

• Przyłącza: Króćce dopasowane do standardowych średnic węży ssących (najczęściej 1/2" lub 3/4").

Ciśnienie robocze: Sam zawór nie jest bezpośrednio zasilany ciśnieniem (działa na zasadzie grawitacji i zasysania podciśnieniowego), jednak prawidłowo współpracuje z pistoletami inżektorowymi operującymi w standardowym zakresie ciśnień 3-8 bar.

Zapotrzebowanie na powietrze: Zawór dozujący nie zużywa sprężonego powietrza. Jego optymalne ustawienie (za pomocą trzpienia) pozwala jednak znacząco zredukować niepotrzebne zużycie sprężonego powietrza i ścierniwa, optymalizując pracę całego systemu.
