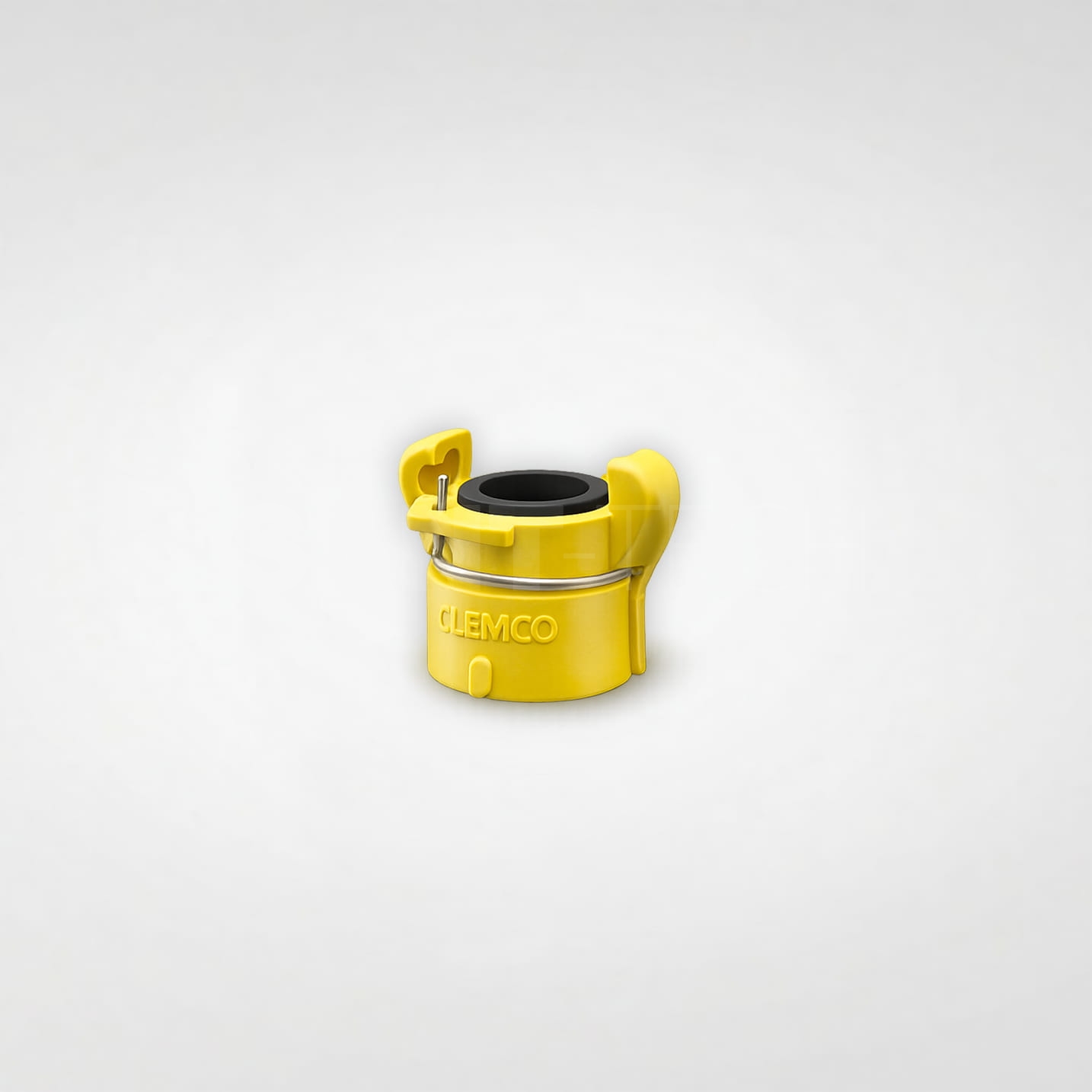

Łącznik węża (Złącze maszynowe) CFP-1 1/4" Clemco

Łącznik CFP-1 1/4" (Coupling Female Pipe) pełni w układzie strumieniowym unikalną rolę. W przeciwieństwie do standardowych złączy (które zakłada się na końcówki węża), ten element jest montowany na stałe przy samej oczyszczarce. Z jednej strony wyposażono go w precyzyjny gwint wewnętrzny 1 1/4 cala (5/4"), który nakręca się bezpośrednio na wylot głównego zaworu dozującego ścierniwo (np. popularnego zaworu FSV lub rurę zsypową). Z drugiej strony łącznik posiada klasyczne kły szybkozłączne o rynkowym standardzie rozstawu (58 mm).

Taka inżynieria to ogromny ukłon w stronę wygody i szybkości pracy na placu budowy. Dzięki obecności złącza CFP, operator nie musi za każdym razem żmudnie nakręcać węża na maszynę – wystarczy jeden sprawny ruch dłonią (tzw. zapięcie na pół obrotu), aby wpiąć wąż roboczy (wyposażony w złącza kłowe CQP lub CQT) wprost do układu. Co bardzo ważne, korpus złącza CFP odlewa się ze sprężystego nylonu. Ma to ogromną zaletę względem starych rozwiązań żeliwnych: nylonowy gwint nigdy nie ulega korozji galwanicznej i nie "zapieka" się na stalowym wylocie zaworu dozującego. Dzięki temu nawet po wielu miesiącach intensywnej pracy w pyle i wilgoci, adapter ten można w razie potrzeby łatwo odkręcić bez konieczności siłowego cięcia gwintów.

Rodzaje:

• Złącze kłowe maszynowe (adapter gwint/kły) wykonane z nylonu.

• Często występuje jako lżejsza i odporna na korozję gwintu alternatywa dla żeliwnego odpowiednika z serii CFT.

Cechy:

• Brak "zapiekania": Nylonowy gwint nie wchodzi w reakcję ze stalą, zapobiegając blokowaniu się elementu na rurze maszyny pod wpływem rdzy.

• Tłumienie drgań: Poliamid świetnie absorbuje mikrowibracje przenoszone z układu pneumatycznego, zapobiegając samoczynnemu odkręcaniu się złącza.

• Uniwersalność połączeń: Rozstaw kłów 58 mm gwarantuje kompatybilność ze wszystkimi markowymi wężami piaskarskimi na rynku.

• Hermetyczność: Wyposażone w wymienną uszczelkę z gumy Perbunan (NBR), która pod wpływem ciśnienia pęcznieje, całkowicie uszczelniając przelot ścierniwa.

Zastosowanie:

• Jako złącze startowe (wyprowadzające) wkręcane w zawory dozujące ścierniwo na dnie stacjonarnych i mobilnych oczyszczarek strumieniowych.

• Redukcje i przejścia ze sztywnych rur technologicznych na elastyczne linie zasilające w komorach śrutowniczych.

Specyfikacja techniczna:

• Producent: Clemco.

• Seria / Materiał: CFP / Nylon poliamidowy wzmocniony włóknem szklanym.

• Gwint przyłączeniowy (do maszyny): 1 1/4" IT/IG (gwint wewnętrzny rurowy / rurowy walcowy).

• Rozstaw kłów (do węża): Standard 58 mm.

• Ciśnienie robocze maksymalne: do 12 bar.
